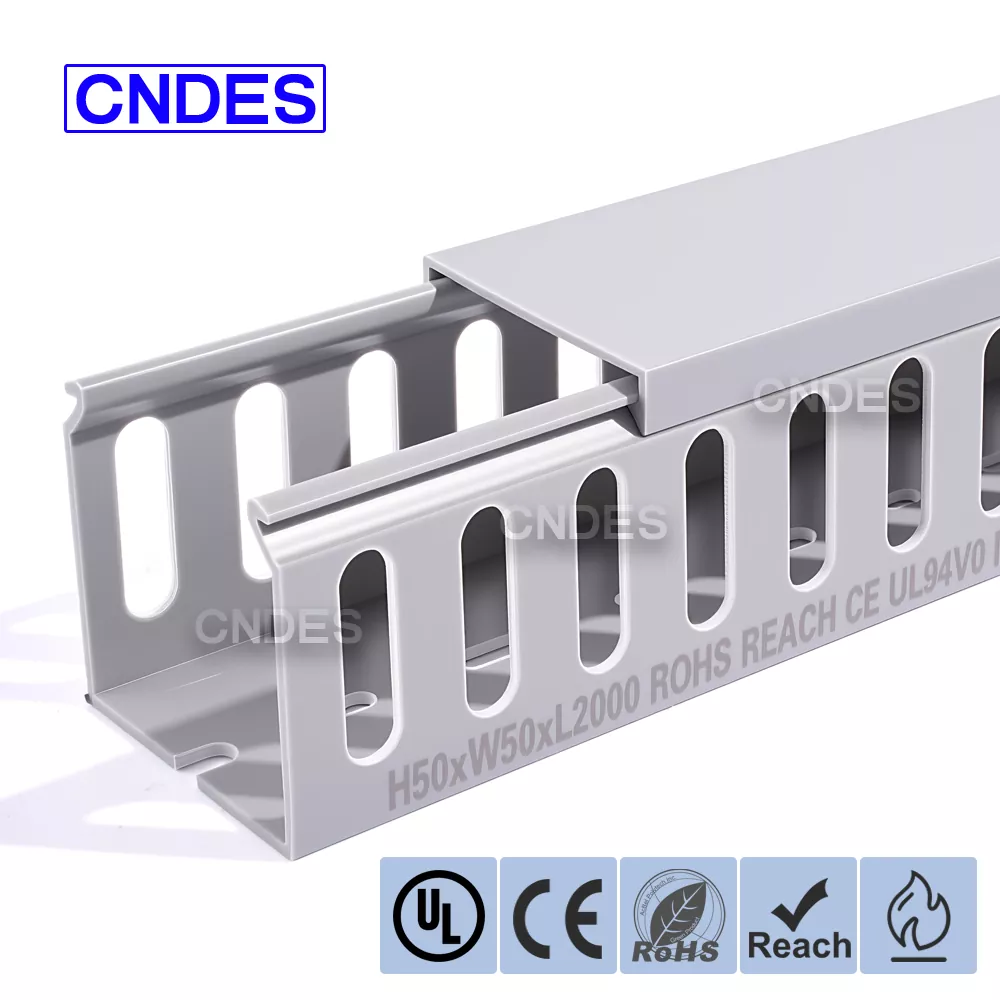

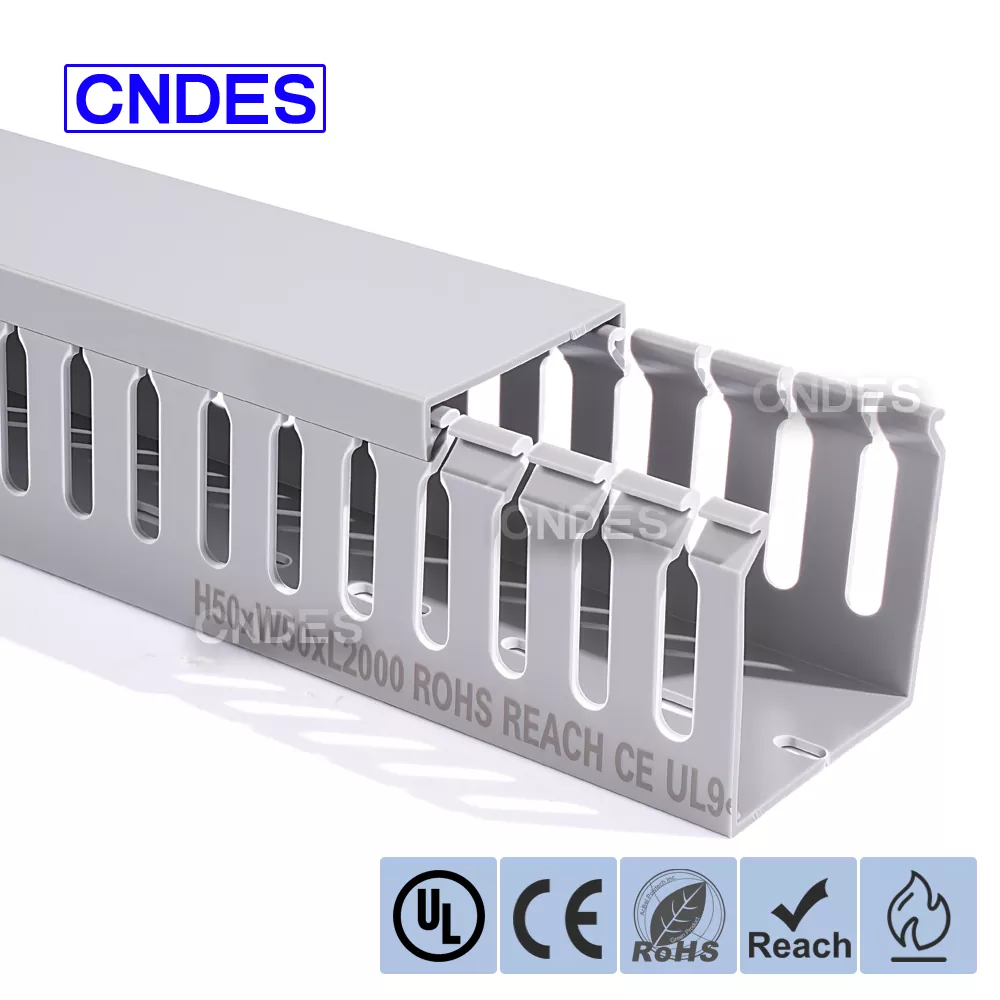

Salur Pendawaian Jenis Jari PVC 50×50 Berslot

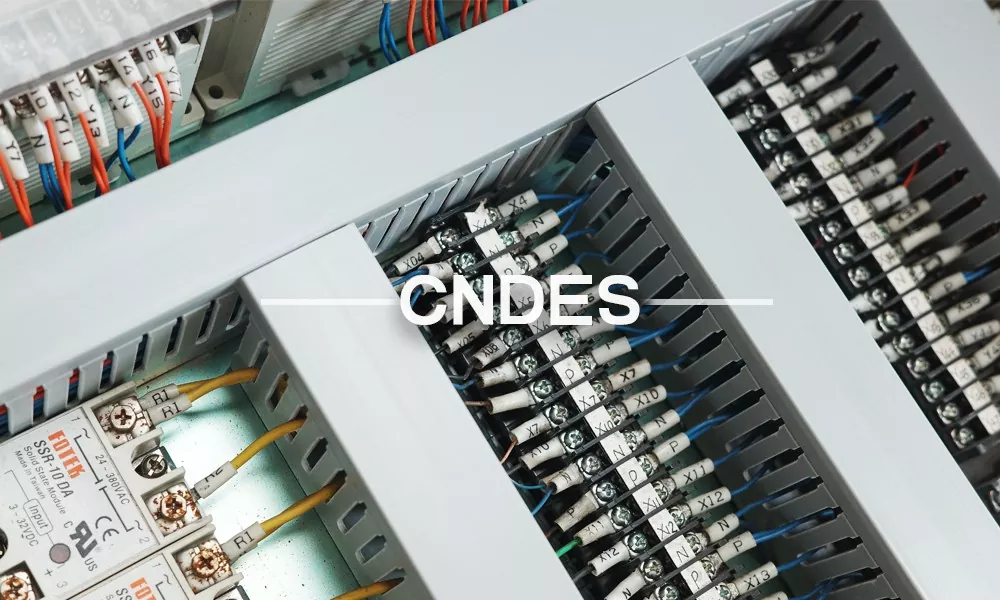

Saluran Pendawaian Jenis Jari PVC Berslot 50×50 Disesuaikan direka untuk organisasi kabel yang cekap dalam panel elektrik, kabinet automasi dan sistem kawalan industri. Menampilkan profil segi empat sama seimbang dan slot terbuka jenis jari, saluran pendawaian ini membolehkan percabangan kabel pantas, penghalaan bersih dan penyelenggaraan yang mudah.

Dikilangkan oleh CNDES, pengeluar dan pembekal saluran pendawaian PVC profesional di China, model ini digunakan secara meluas dalam aplikasi yang memerlukan fleksibiliti, keselamatan dan ketahanan jangka panjang.

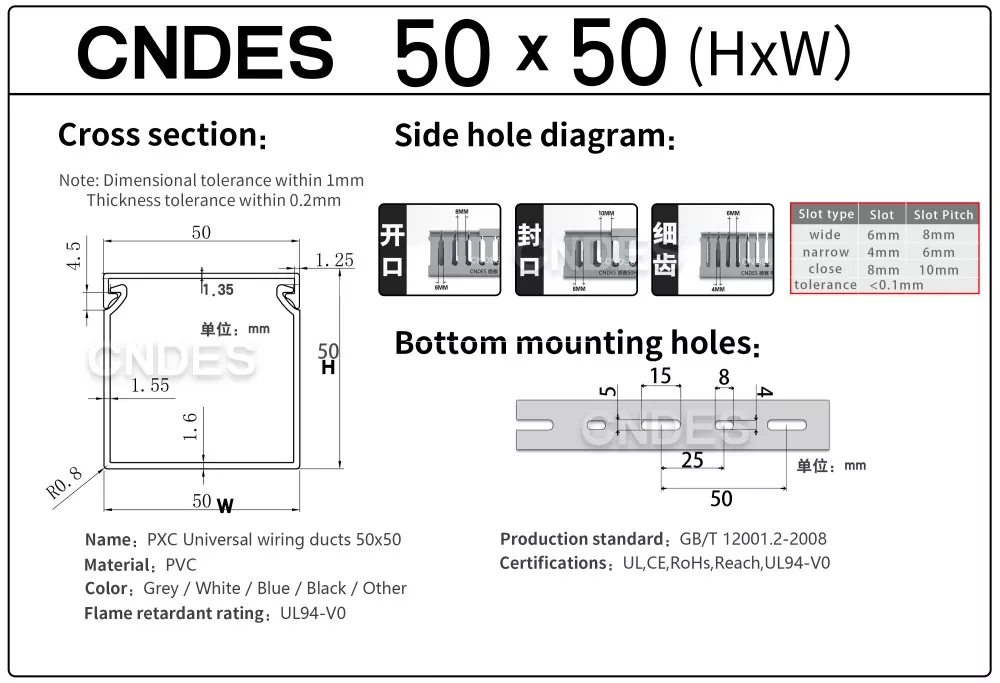

50*50-Dokumen spesifikasi

Arahan untuk Penggunaan

1. Persediaan Pra-Pemasangan

Sebelum pemasangan, pilih saiz saluran dan lebar slot yang sesuai mengikut kuantiti kabel, diameter kabel dan persekitaran pemasangan, seperti ruang yang tersedia dan suhu operasi.

Sebagai contoh, reka bentuk slot jenis jari sempit sesuai untuk kawasan komponen berketumpatan tinggi, manakala slot yang lebih luas membolehkan penghalaan lebih mudah bagi berkas kabel yang lebih besar.

Apabila memasang Saluran Pendawaian Jenis Jari PVC Berslot 50×50 Berslot Kualiti, rancang laluan penghalaan kabel terlebih dahulu dan tandakan kedudukan pelekap pada dinding atau dalam kabinet elektrik. Elakkan kawasan yang mempunyai tepi tajam, getaran berlebihan atau suhu tinggi.

Gunakan pita pengukur dan penanda untuk memastikan kedudukan yang tepat dan penghalaan yang lancar.

Sediakan alatan yang diperlukan, termasuk pemutar skru, gerudi kuasa (jika penggerudian diperlukan), aras dan alat pemotong seperti gergaji atau pemotong saluran pendawaian khusus.

2. Mengamankan Rel Pangkalan

Jika dipasang pada dinding atau kabinet, gunakan gerudi kuasa untuk membuat lubang pada titik yang ditanda. Masukkan sauh pengembangan atau sauh plastik. Pastikan diameter lubang gerudi sepadan dengan saiz penambat untuk mengelakkan ketidakstabilan daripada lubang bersaiz besar. Jajarkan rel dasar Salur Pendawaian Jenis Jari PVC Berslot dengan mata pelekap dan ketatkan skru menggunakan pemutar skru untuk memastikan rel itu selamat dan tidak bergoyang. Utamakan menggunakan lubang pelekap pra-gerudi konduit. Jika titik penetapan tambahan diperlukan, gerudi lubang sendiri. Gunakan aras untuk memeriksa penjajaran mendatar saluran asas, mengelakkan kesukaran dengan pemasangan plat penutup berikutnya atau kecondongan kabel. Selepas pelarasan, ketatkan semula skru untuk mengelakkan peralihan.

3.Penyusunan dan Penyisipan Kabel

Sebelum memasukkan kabel, kumpulkan mereka mengikut fungsi—seperti kabel kuasa, kabel isyarat atau kabel data—dan labelkannya jika perlu. Periksa sama ada diameter kabel serasi dengan lebar slot.

Masukkan kabel perlahan-lahan melalui slot sisi atau bukaan hujung Salur Pendawaian Jenis Jari PVC Berprestasi Tinggi 50×50 Berslot, mengelakkan tarikan berlebihan yang boleh merosakkan penebat kabel.

Untuk kabel yang lebih besar, "jari" slot individu boleh ditanggalkan di sepanjang garisan pra-potong atau dipangkas menggunakan alat pemotong untuk membuat bukaan yang lebih luas.

Susun kabel dalam lapisan untuk menambah baik organisasi dan penyelenggaraan masa hadapan. Amalan biasa ialah meletakkan kabel kuasa di bahagian bawah dan kabel isyarat pada lapisan atas untuk mengurangkan gangguan.

4. Pemasangan Plat Penutup

Jajarkan plat penutup dengan saluran asas, pastikan tepi plat penutup terlibat sepenuhnya dengan klip saluran asas atau alur gelongsor. Untuk plat penutup gelongsor, luncurkannya dari satu hujung; untuk jenis klip-on, tekan sehingga terkunci pada kedudukannya. Tekan plat penutup dengan kuat untuk mengikatnya dengan ketat ke saluran dasar. Untuk Saluran Pendawaian Jenis Jari PVC Berslot, putar plat penutup ke kedudukan terkunci. Periksa plat penutup untuk meratakan untuk mengelakkan pengangkatan setempat yang boleh membenarkan kemasukan habuk. Sahkan plat penutup selamat tanpa celah untuk mengelakkan habuk atau objek asing daripada memasuki bahagian dalam saluran. Jika pengedap yang dipertingkatkan diperlukan, sapukan pengedap pada tepi plat penutup (pilih pelekat serasi PVC).

5. Pengendalian Senario Khas

Apabila memasang pada permukaan menegak, pilih penutup dengan reka bentuk anti-gelincir (cth., pad getah atau jenis bertetulang snap) untuk mengelakkan gelinciran. Periksa Salur Pendawaian Jenis Jari PVC Berlubang secara berkala yang dipasang secara menegak untuk memastikan penutup kekal selamat terhadap kelonggaran graviti. Dalam ruang terkurung, potong konduit mengikut panjang yang sesuai (menggunakan alat pemotong khusus untuk mengekalkan tepi yang bersih dan siram). Selepas memotong, periksa tepi yang dipotong untuk ketajaman. Pasir dengan kertas kasar jika perlu untuk mengelakkan kecederaan kabel atau operator. Jika suhu ambien menghampiri had suhu atas konduit (cth., 50°C atau 85°C), pilih model tahan suhu tinggi atau laksanakan langkah pelesapan haba tambahan. Contohnya, simpan ruang pengudaraan di sekeliling konduit atau pasang kipas penyejuk.
